在實際實驗室校驗中，差壓變送器的正負壓結構運行中包含了正作用的測量線路與反作用的測量線路，下面我們對這兩種正反作用測量下路做詳細分析。
一、正作用的測量線路

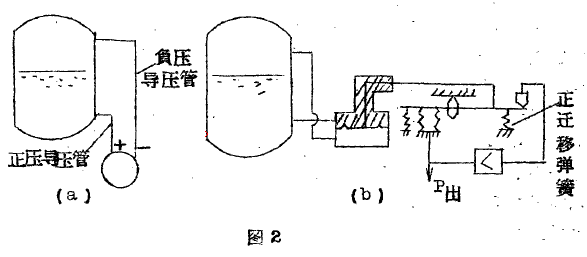

在氣相不易冷凝的的情況下, 差壓變送器測取液面的連線見圖2 ,液相走正壓導管（P1) , 氣相走負壓導壓管(P2)。液相一側連至差壓變送器的結鉤正壓室（帶陰影線的) 氣相一側連至差壓變送器的結構負壓窒。

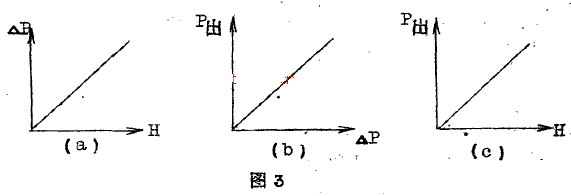

上述液面對象, 液面上升, 差壓加大( 圖3 a ) , 相應地采取正作用的測量線路( 圖Z b ) ,這時差壓計, 差壓給大, 出風加大（圖3b）從而獲得液面上升，出風加大的函數關系 ( 圖3c）
正作用下的差壓變送器，其特征曲線（P出-△P）的斜率為正值。（圖3b）
二、反作用的測量線路
在氣相易于冷凝的情況下, 為避免氣相側導壓管內凝液液柱高度變化影響測量精度, 宜于加平衡缸。

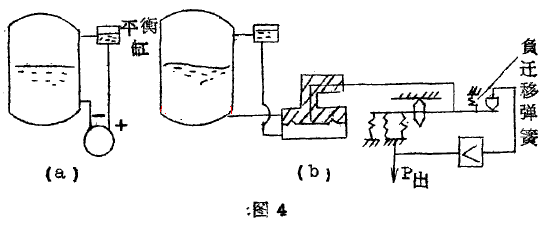

這時, 氣相側導壓管為正壓側,- 而液相側導壓管為食壓側( 圖4 a )o 氣相側導壓管連至差壓計之結構食壓室, 液相側導壓管連至差壓計結構正壓室( 圖4 b）

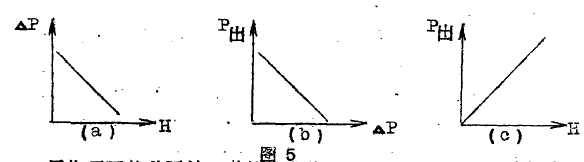

上述液面對象（注解），液面上升，差壓減小（圖5a），相應地采取負作用的測量線路（圖4b）。這時候，差壓變送器的差壓增大，出風下降（圖5b），從而獲得液面上升，出風加大的因素關系（圖5c）
液面上升，差壓變送器的出風加大（送往液面色帶指示儀），測量儀表表示值趨大，如此符合人們習慣性的直觀感覺。
反作用下的差壓變送器其特征曲線（P出-△P）的斜率為負值（圖5b）。與前面（圖3b）比較，即可知道正與反的物理含義。
