微差壓變送器( 簡稱微差壓計》除廣泛用來檢測節流裝置的差壓藉以測量流量以外, 它也相當普遍地來用來檢測液面( 界面) 。它比一般浮珠、浮筒式液面計精度高, 動作快, 因?yàn)樗诹ζ胶庠怼５擞糜诹黧w介質此較干浮的場合, 否則導壓管緒塞, 無法測準,當然也可采取相應的措施如加沖擊油辦法以測量鉆度大的介質液面。
通過測量液面所獲差壓（△P=P1-P2）使微差壓變送器的測量膜盒中漠片受力運動, 通過主槓桿放大力短帶動擋板，改變其與嘴嘴間相對距離, 噴嘴背壓改變通過反饋風箱實現力矩平衡, 以獲得輸出風壓（P出）與輸入差壓（△P）的線性關系。
測量時，P1>P2，△P=P1-P2，如果△P↑，則P出↑，稱為正作用。
P2>P1，△P=P2-P1，如果如果△P↓，則P出↓，稱為負作用。

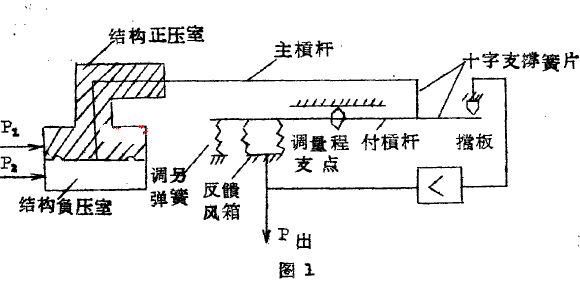

微差壓變送器的測量膜盒分為兩室，有主槓桿連結的是正壓室（稱之為結構正壓室），另一個稱為負壓室。正壓室在圖1中以有明影線一側表示。
