壓力變送器是什么工作原理？壓力變送器怎么接線？



原理說明：

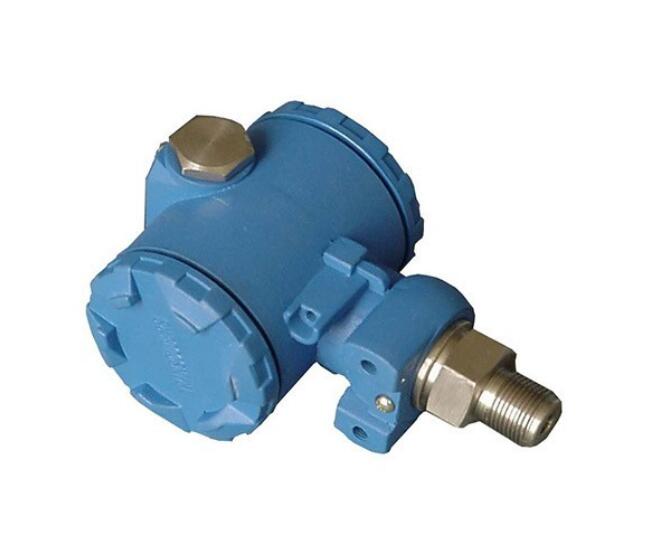

用途：壓力變送器主要用于測量氣體、液體和蒸汽的壓力、負壓和絕對壓力等參數，然后將其轉換成4-20mA.DC信號輸出。





壓力變送器包括GP型（表壓力）和AP型（絕對壓力）兩種類型。GP和AP型與智能放大板結合，可構成智能型壓力變送器，它可以通過符合HART協議的手操器相互通訊，進行設定和監控.GP型壓力變送器的δ室,一側接受被測壓力信號，另一側則與大氣壓力貫通，因此可用于測量表壓力或負壓.Ap型絕對壓力變送器的δ室一側接受被測絕對壓力信號，另一側被封閉成高真空基準室，它可以測量排氣系統、蒸餾塔、蒸發器和結晶器等的絕對壓力！



原理：常用的有電容式、諧振梁式、擴撒硅等幾種原理！

電容式壓力變送器主要有實現壓力\電容轉換的容室敏感元件及將電容轉換成二線制4-20mA電子線路板組成！當過程壓力從從測量容室的兩側（或一側）施加到隔離膜片后，經硅油灌充液傳至容室的中心膜片上，中心膜片是個邊緣張緊的膜片，在壓力的作用下，產生相應的位移，該位移形成差動電容變化！并經過電子線路板的調節、震蕩和放大！轉換成4-20mA信號輸出！輸出電流與過程壓力成正比！
