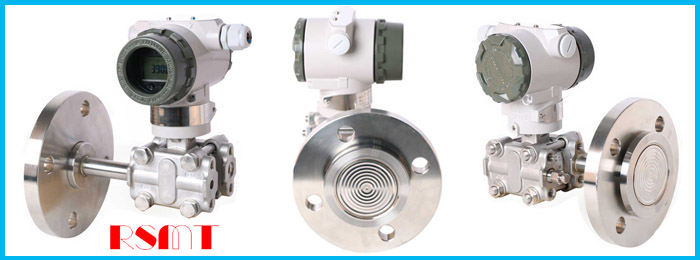

法蘭式差壓變送器

產品介紹

法蘭式差壓變送器用于測量液體、氣體或蒸汽壓力，并將其轉變成4～20mADC的電流信號輸出。法蘭式差壓變送器也可與HART275手操器互通訊，通過它們進行設定、監控等。法蘭式差壓變送器采用先進的微處理技術及數字通訊技術。除具有常規智能式的全部功能外，還具有一系列增強的功能，如零點自動調整，遠程就地控制參數查看與調整控制參數密碼鎖定等。同時通過現場總線HART協議，進行遠程參數設定、遠程控制、自診斷等功能。

法蘭式差壓變送器功能

輸出：2線制，4～20mA DC輸出，數字通訊，可編程設定線性或平方根輸出方式，HART協議加載在4～20mA DC信號上。

變送器電源電壓：工作狀態：10.5～42V DC

數字通訊：16.4～42V DC

本安型：16.4～30V DC

法蘭式差壓變送器的負載：(輸出信號代碼為D和E時)：工作狀態：0～1335Ω 數字通訊：250～600Ω

HART通訊距離：用多芯雙絞線時可通訊距離最大達2Km。壓力變送器通訊距離因電纜類型而異。公式如下：L=65000000/(R×C)-(C1+10000)/C

L=長度(m和ft)

R=阻抗(Ω ，包括電源阻抗)

C=電纜電容(pF/m或pF/ft)

C1=最大并聯電容(pF/m或pF/ft)

法蘭安裝式差壓變送器的阻尼時間常數：放大器部件和膜盒的阻尼時間常數之和。常數在0.2～64秒范圍內可調。

環境溫度：-40～85℃(-40～185?F) -30～80℃(-22～176?F)【帶LCD表頭】

接液溫度：-40～120℃(-40～248?F)

調量程的參考精度：(包括從零點開始的線性、滯后性和重復性)：±0.1％

穩定性：±0.1％量程上限/12個月
