SLK-YC型音叉液位開關是一種通用型的液位開關。音叉由壓電晶體激勵產生振動，當音叉被液體或固體浸沒時振動頻率發生變化，這個頻率變化由電子線路檢測出來并輸出一個開關量，達到液位報警或控制的目的。仕樂克儀表專業生產音叉液位開關，專業研發10年的音叉液位開關生產廠家。價格咨詢電話18092762450
音叉式液位開關的結構及原理使其廣泛應用于石化、冶金、輕工、建材等行業中對液位或物位進行上/下限位報警及控制。
“音叉式液位開關”又被稱作“電氣浮子”，凡使用浮球限位開關和由于結構、湍流、攪動、氣泡等原因不能使用浮球液位開關的場合均可使用“音叉式液位開關”。
音叉液位限位開關主要特點：
適應性強——被測物料不同的電參數、密度對測量均不產生影響。結垢、攪動、湍流、氣泡、中等粘度、高溫、高壓等惡劣條件對檢測也無影響。
免于維護——由于音叉限位開關的檢測過程由電子電路完成，無活動部件，所以一經安裝投運便不需要維護。
不需調校——由于音叉限位開關的檢測不受被測介質電參數及密度的影響，所以無論測量何種液體都不需現場調校
音叉液位限位開關技術指標：
電源電壓：AC 220V 50Hz或DC 24V（訂貨時指定一種）；
工作溫度：叉體 -30～150℃；
儀表 -30～70℃；
工作壓力：小于2Mpa；
介質密度：最低 0.6g/cm3
動 作 點：垂直插入水中約25mm處；
起振時間：約3秒；
響應時間：約1秒；
輸出方式：一組繼電器輸出（AC 220V/3A, DC 30V/3A）；
輸出延時：1～20秒可調；
靈 敏 度：可設置10級；
功 耗： 小于1W；
安裝接頭：R1錐管螺紋；
電氣接口：M20*1.5；
防爆標志：ExdⅡCT6;

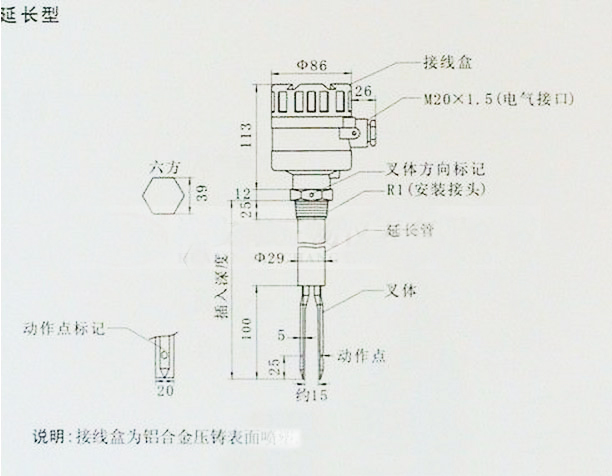

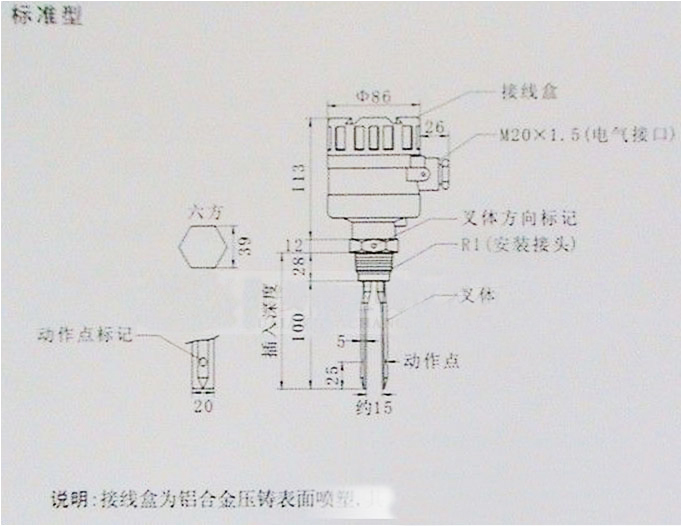

音叉液位開關外形尺寸：如圖所示；
注：特殊型產品可復選參數（例：介質溫度：130℃；介質腐蝕性強；24VDC供電；R1安裝接頭；插入深度為300mm；此時完整的型號為：SLK-YC-WF-1-0-300）。
音叉液位開關型號確定：
1、普通型音叉液位開關廠家與特殊型音叉液位開關廠家
當檢測環境為常溫、常壓、中等粘度的液體或直徑小于5mm流動性較好的固體物料時可以選擇
“普通型”。
當物料溫度大于120℃、壓力大于1MPa小于2MPa、當腐蝕性較強時，以及現場有可燃性氣體
的場合時應選用“特殊型”產品。
2、插入深度的選擇
側裝及管道安裝通常選擇標準長度的產品。若采用頂部安裝探桿及叉體的全長應為安裝位置到
報警點的距離加上25mm。
3、安裝探頭的確定
公司提供R1或G1管螺紋連接方式，也可根據客戶要求定制。
4、排除情況
倉內溫度大于150℃、壓力大于2MPa、倉體強烈振動、極高粘度的液體、流動性不好的固體粉料和直徑大于5mm的固體顆粒等工況條件下不適用本產品。

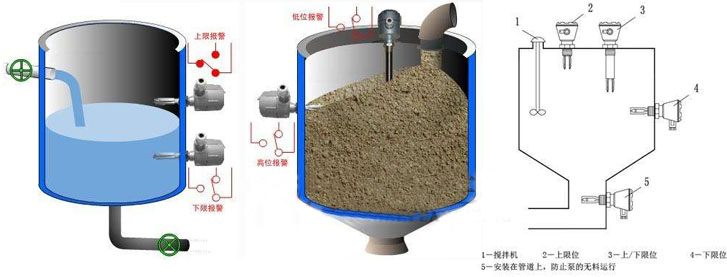

音叉液位限位開關安裝方式：
如左圖所示，音叉限位開關通常采用側裝（容器側壁安裝）方式安裝于容器側壁對料位進行上下限位置的檢測，當倉體不便側面開孔時可采用頂裝方式安裝。安裝位置應能避開進料時物料的沖擊。
