二、原理

“ 自動校準法” 的原理就是選定一個或兩個基準點, 利用現有的數字式儀表的各種單元組成簡單的數字運算線路, 對.正在使用

中的擴散硅壓力變送器, 進行定期的自動校準, 來消除由于溫度變化( 包括時漂) 所引起的誤差。眾所周知, 在某個特定的溫度下( 如25 ℃ ) , 擴散硅壓力變送器具有良好的線性, 它的壓力— 毫伏輸出特性基本上為一條直線。

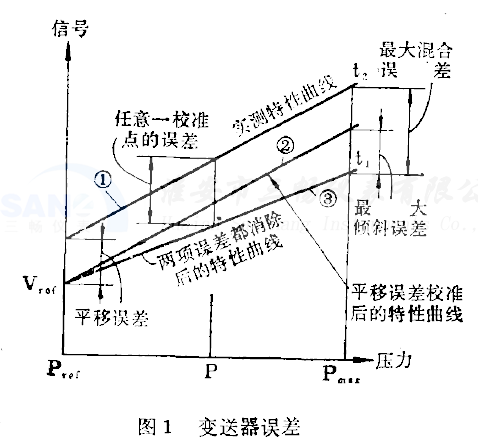

        這一直線隨著環境溫度的變化而產生向上或向下平移— “ 平移誤差” ( 或稱公共模誤差) 和斜率變化— “ 傾斜誤差”( 或稱際準莫吳羞) , 見圖l。下面分別討論這兩種誤差的消除方法。





1. 平移誤差的消除

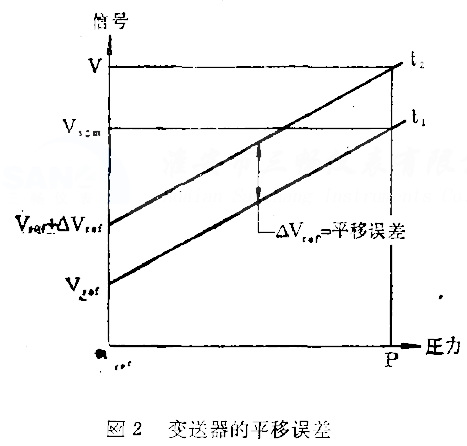

         平移誤差在壓力變送器中往往是最大的, 所以平移誤差的消除將顯著提高變送器的精度。因此, 在有些要求精度不高的場合, 只消除這項誤差即能滿足要求。平移誤差的特性曲線見圖2。可以看出, 平移誤差是由于環境溫度變化引起的特性曲線平移而造成

的。各點變化的數值都相等, 只與溫度有關而與壓力無關。

       為了消除這種誤差, 只要從任意一個實測信號中, 減去該誤差△Vref即是被測的實際數值。用公式表示, 則

       VSLKm=V-△Vref    (1)

其中，VSLKm ——消除平移誤差后的值；

V——實際測出的數值（帶有誤差△Vref）；

△Vref——平移誤差值

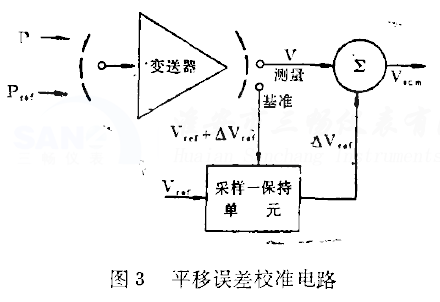

        實現公式( 1 ) 的具體電路如圖3。該電路包括一個轉換開關, 一個采樣一保持單元和一個加法器。圖中Pref為基準壓力點, 是一個固定不變的值。它對應的輸出信號是Vref, 當然也是一個固定值。P 為任意一被測壓力, 它對應的輸出信號為V。先將基準壓力對應的輸出信號Vref輸入到采樣一保持單元, 該信號將保持在這一電路中。當需要校準時, 首先將基準壓力Pref輸入到壓力變送器中, 相應的變送器輸出接到“ 基準” 端。這時, 如果壓力變送器由于溫度變化而出現平移誤差, 則在變送器輸出端有Vref+ △Vref輸出。該值輸入到采樣一保持單元, 經過采樣一保持單元的計算, 輸出平移誤差么△Vref, 并將此值送入加法器。然后將變送器輸入換至位置P , 相應的變送器的輸出開關接到“ 測量” 端。測出的信號值V 也輸入到加法器, 經過加法器運算, 從被測值中消除了平移誤差△Vref , 而得到正確的測量值VSLKm 。這一校準過程可以通過邏輯轉換電路自動進行。
