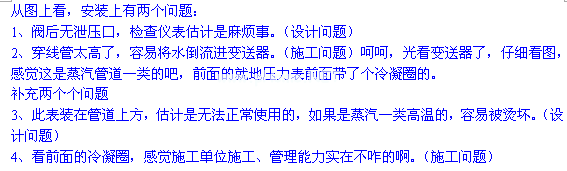

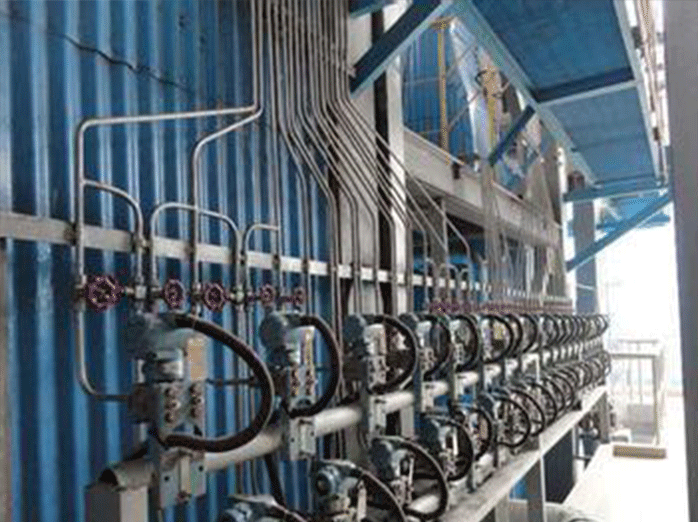

其實看壓力變送器的安裝構造是否正確，光看圖不能說明太多問題，只能挑選圖片能表現出來的錯誤。比如根據這個現場圖片，可以看出壓力變送器的安裝可能有兩個方面的錯誤：
第一個：閥門后面沒有設計出泄壓口，這對于以后的儀表檢修保養是不利的，屬于明顯的設計問題。
第二個：從圖片中可以看出，穿線管安裝的有點過高，容易將液體倒流回變送器，一旦倒流，則會影響變送器的測量，有人說這個是現場施工問題，其實這也可能是設計問題。因為一般施工安裝都是根據設計圖紙來的。
通過資料顯示，圖片中管道內的介質是自來水，客戶說通徑是DN300。那么按照壓力變送器的常規廠家要求或行業標準或常識，變送器應該安裝在管道的側面或者下部。
【客戶】：那么我安裝在底部，行不行？
【仕樂克儀表】：明顯不可以，只有安裝在管道側面或者下部，安裝在底部，則會容易造成堵塞。而且根據圖片提供，很大可能是壓阻式壓力表變送器。
第三個：現場的導壓管和閥門太粗了，有點大材小用的感覺。

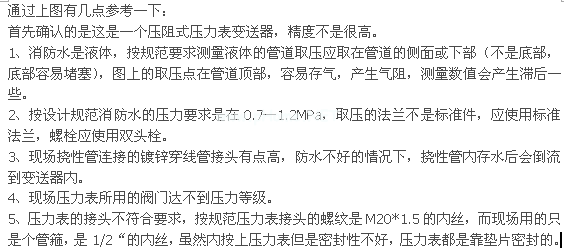

如果管道內是消防水呢，那又會如何？
