橫河EJA120A微差壓變送器
一、產品簡介
EJA120A微差壓變送器世界首創—單晶硅諧振傳感器，高精度： 0.075% ，能夠保持長期的不亂性并且不存在滯后現象。溫度影響、靜壓影響、單向過壓影晌均可忽略不計，是一種非常理想的工控現場設備。
橫河該款智能變送器是款性能優異的微差壓變送器，精準輸出與所測流量相對應的4至20mA DC的電流信號，誤差極小。
EJA120A微差壓變送器可選擇通過與BRAIN手操器，HART275手操器或CENTUM CS/XL進行通訊，進而對變送器設定、監控等。
二、 EJA120A微差壓變送器特點
·高精度
·滯后性小、靜壓影響小、溫度影響小
·復合傳感 (a)差壓 (b)靜壓 (c)溫度
·長期穩定性
·更好的自診斷：多參量監控
·更高的信噪比：MEMS技術減小干擾和傳輸?shù)脑肼?，特別是同一芯片上進行A/D轉換時，更能改善信噪比
三、EJA120A微差壓變送器參數
調量程的參考精度：±0.2% ±0.1%HAC(高精度型)(包括從零點開始的線性、滯后性和重復性)
環境溫度影響： 總影響量/28℃(50F) ±[0.15%量程+0.20%量程上限]
電源影響：±0.005%/V(21.6V~32V DC，350Ω)
電源及負載的條件： 電源電壓為24V,最大負載570Ω

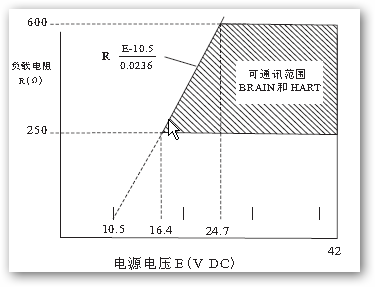

外部負載與電源電壓的關系圖：
接液部分材質：
a)膜片：哈氏合金C-276
b)容室法蘭:SCS14A
c)過程接頭:SCS14A
d)膜盒墊圈:PTFE特氟龍
e)排液/排氣塞:SUS316
f)過程接頭墊圈:PTFE特氟龍(當選擇代碼N2和N3時是氟橡膠)
非接液部分材質:
a)螺栓:SCM435,SUS630或SUH660
b)密封等級:IP67,NEMA4X,JIS C0920 防水等級
c)填充液:硅油、氟油(可選)
d)型密封圈:Buna-N
EJA120A也可以通過BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通訊，通過它們進行設定和監控等。
EJA120A型高性能的微差壓變送器用于測量微小差壓，然后將其轉變成4-20mA DC的電流信號輸出。EJA系列支持BRAIN\HART和FOUNDATION™現場總線或PROFIBSUS PA通信協議。
| 應用 |
類型 |
型號 |
膜盒 |
量程(KPa) |
最大工作壓力(KPa) |
| 微差壓 |
常規安裝 |
EJA120A |
E |
0.1-1 |
50 |
|
