EJA110A差壓變送器

來源：作者：

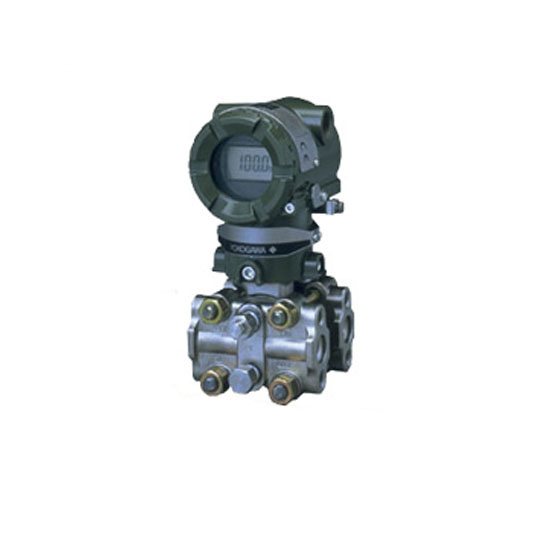

EJA110A差壓變送器

EJA110A型高性能差壓變送器適用于測量液體、氣體或蒸汽的流量以及液位、密度和壓力，然后將其轉變成4~20mA DC的電流信號輸出。

EJA110A差壓變送器支持BRAIN、HART和FOUNDATION™現場總線或PROFIBUS PA通信協議。

EJA110A差壓變送器特性

1、卓越的性能和穩定性

EJA系列采用單晶硅諧振式傳感器技術。單晶硅對于壓力或溫度的變化不存在滯后現象，是非常理想的材料。單晶硅諧振式傳感器將過壓、溫度變化和靜壓影響降為最低，從而提供無與倫比的長期穩定性。

2、小型輕量設計

由于采用ASIC放大器設計使包裝變小，以及膜盒構造和法蘭的小型化，這款機型的重量降到了原有機型的一半。ASIC設計不僅減少了零件數量，而且提高了放大器的可靠性。

3、現場總線通信能力

現場總線是雙向數字通信系統，是配置儀表控制系統的革新技術，同時也是前景很好的更新?lián)Q代產品，用于替換現在現場儀表中廣泛使用的標準4~20mA模擬通信。

EJA系列提供兩種現場總線模式，F(xiàn)OUNDATION™現場總線低壓模式和PROFIBUS PA設備，以實現橫河電機和其他供應商的協同工作。軟件方面，EJA系列采用兩個AI功能塊計算差壓和靜壓，從而實現靈活的儀表配置。

橫河川儀EJA110A差壓變送器規格參數

		EJA110A差壓變送器
		L膜盒	M膜盒	H膜盒	V膜盒
測量范圍		-10~10kPa (-40~40inH2O)	-100~100kPa (-400~400inH2O)	-500~500kPa (-2000~2000inH2O)	-0.5~14MPa (-70~2000psi)
測量量程		0.5~10kPa (2~40inH2O)	1~100kPa (4~400inH2O)	5~500kPa (20~2000inH2O)	0.14~14MPa (20~2000psi)
精度		±0.075%	±0.065%	±0.065%	±0.065%
防護等級		IP67，NEMA 4X，和JIS C0920防浸型
防爆規格		FM，CENELEC ATEX，CSA，IECEx
輸出信號		4~20mA DC， FOUNDATION™現場總線或PROFIBUS PA兩線制數字通信
電源		BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC) Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISLKO模式9~17.5V DC)
環境溫度		-40~85℃ (-40~185℉) (普通型) -30~80℃ (-22~176℉) (內藏指示器)
過程溫度		-40~120℃ (-40~248℉) (普通型)
最大工作壓力		16MPa(2300psi) L膜盒(特殊材料)3.5MPa(500psi)
安裝		2-inch管安裝
接液部件材質	膜盒	SUS316L(膜片: 哈氏合金C-276)，哈氏合金C-276，鉭材，蒙乃爾
	容室法蘭	SUS316，哈氏合金C-276，蒙乃爾
外殼		鋁合金或SUS316不銹鋼(可選)

EJA110A差壓變送器-選型表

基本規格代碼：110A-DMS5A-92NN

第1項：輸出信號	-D	4-20mA DC/BRAIN協議數字通訊
	-E	4-20mA DC/HART協議數字通訊
	-F	FF現場總線通訊
第2項：測量范圍（膜盒）	L	0.5-10KPa
	M	1-100KPa
	H	5-500KPa
	V	0.14-14MPa
第3項：接液件材質	S	JIS SLKS14A JIS SUS316L JIS SUS316
	H	JIS SLKS14A 哈氏合金C-276 JIS SUS316
	M	JIS SLKS14A 蒙乃爾 JIS SUS316
	T	JIS SLKS14A 鉭 JIS SUS316
	A	哈氏合金C-276 哈氏合金C-276 哈氏合金C-276
	D	哈氏合金C-276 鉭哈氏合金C-276
	B	蒙乃爾蒙乃爾蒙乃爾
第4項：過程接口	0	無過程接頭（Rc1/4內螺紋在容室法蘭上）
	1	Rc1/4內螺紋過程接頭
	2	Rc1/2內螺紋過程接頭
	3	1/4NPT內螺紋過程接頭
	4	1/2NPT內螺紋過程接頭
	5	無過程接頭（1/4NPT內螺紋在容室法蘭上）
第5項：螺栓和螺母材質	A	JIS SLKM435 3.5MPa
	B	JIS SUS630 14MPa
	C	JIS SUH660 3.5MPa
第6項：安裝方式	-2	垂直配管連接，右邊高壓，上部安裝過程接頭
	-3	垂直配管連接，右邊高壓，下部安裝過程接頭
	-6	垂直配管連接，左邊高壓，上部安裝過程接頭
	-7	垂直配管連接，左邊高壓，下部安裝過程接頭
	-8	水平配管連接，右邊高壓
	-9	水平配管連接，左邊高壓
第7項：電氣接口	0	G1/2內螺紋，一個電氣接口
	2	1/2NPT內螺紋，二個電氣接口，無盲塞
	3	Pg13.5內螺紋，二個電氣接口，無盲塞
	4	M20內螺紋，二個電氣接口，無盲塞
	5	G1/2內螺紋，二個電氣接口，一個盲塞
	7	1/2NPT內螺紋，二個電氣接口，一個盲塞
	8	Pg13.5內螺紋，二個電氣接口，一個盲塞
	9	M20內螺紋，二個電氣接口，一個盲塞
第8項：內藏顯示表	D	數字顯示表
	E	數字顯示表帶測量范圍設置鈕
	N	無
第9項：安裝托架	A	JIS SECC 2”管安裝（平托形）
	B	JIS SSUS304 2”管安裝（平托形）
	C	JIS SECC 2”管安裝（L形）
	D	JIS SSUS304 2”管安裝（L形）
	N	無
